Leiterplattenansichten, Bilder Leiterplatte



  •    Wir sind Ihr Leiterplattenspezialist für Prototypen und Kleinserien
  •    Einseitige, doppelseitige, Multilayerplatinen, sowie Flex- und Starrflexplatinen
  •    Wir beliefern auch Sie mit Layouts, Leiterplatten und bestückten Platinen
  •    Leiterplattenfertigung im Pool
  •    Günstige Preise im Pool, ohne Zusatzkosten
  •    Qualität ohne Kompromisse
  •    RoHS konform (bleifrei) ohne Aufpreis



Leiterplatten - bestückte leiterplatten   Leiterplatten - bestückte leiterplatten
Leiterplatten - bestückte leiterplatten   Leiterplatten - bestückte leiterplatten

Leiterplatten - 4 lagen multilayer leiterplatten   Leiterplatten - bestückte leiterplatte


Leiterplatten - 8 lagen multilayer leiterplatten   Leiterplatten - 3 lagen starrflex leiterplatten

Leiterplatten - aluminium leiterplatte

Leiterplatten - aluminium leiterplatten aufbau

  Leiterplatten - bestückte leiterplatte
    Leiterplatten - bestückte leiterplatte
 Leiterplatten - 10 Lagen Multilayer   Leiterplatten - Ausschnitt 10 Lagen Multilayer

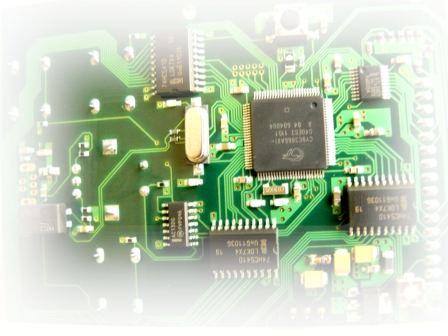

 Leiterplatten - bestückte mehrlagen leiterplatte    Leiterplatten - bestueckter 4 lagen mulilayer
 Leiterplatten - bestueckter 4 lagen mulilayer    Leiterplatten - bestueckter 4 lagen mulilayer









Die   Leiterbahnen  stellen  die  elektrischen   Verbindungen  zu  den   Bauteilen her.  Bauelemente werden  konventiuell   in   Bohrungen   verlötet,    oder  bei   SMD-Bauteilen  auf   Lötflächen  über Bestückungsautomaten bestückt und dann Infrarot gelötet.

Leiterplatten bestehen aus einem Trägermaterial, meist  FR4, welches elektrisch isoliert. Bei 2 Lagen Schaltungen  sind  auf  Top,  sowie  Bottom  Kupferschichten aufgebracht.  Standardmäßig  ist  das Startkupfer  17µm  und  wird  im  Prozess  auf  35µm aufgekupfert ,  in Verbindung mit  der Durch- kontaktierung. Das Basismaterial besteht aus Glasfasermatten mit Epoxidharz getränkt. Grund gerade dieses Material auszuwählen, besteht in der Tatsache der sehr guten Leitfähigkeit in  Bezug auf eine bessere Kriechstromfestigkeit. Bei Spezialanwendungen wird auch Teflon oder  Keramik  verwendet. Der Entwurf von Leiterplatten erfolgt heute nur über CAD Software.Nach erfolgter Layouterstellung werden Gerberdaten (Standard - Extended-Gerber 274X), sowie Bohrdaten (Standard - Exellon) für die Produktion erzeugt.



Leiterplatten - Lagenbezeichnungen

Alle Datensätze gehören zur selben Leiterplatte, weil der Filename („Test123“) identisch ist.

  •    Test123 .TOP (Toplayer)
  •    Test123 .R2    (Innenlage R2)
  •    Test123 .R15  (Innenlage R15)
  •    Test123 .BOT (Bottomlayer)
  •    Test123 .LST  (Lötstopplack Toplayer)
  •    Test123 .LSB  (Lötstopplack Bottomlayer)
  •    Test123 .BST  (Bestückungsdruck Toplayer)
