Leiterplatten Serien - Leiterplatten Großserien



Leiterplatten Serien und Großserien bei B&D electronic print (Multilayer bis 60 Lagen)



Produktionsfähigkeiten - B&D electronic print siehe Anlage:





         Unsere Leiterplatten - Produktpalette erstreckt sich von:



  • Entwicklungen über Layouts
  • Kabelkonfektion im Kleinserienbereich
  • Komplettengeräten im Kleinserienbereich
  • COB - Bonden
  • Aluminium- Leiterplatten
  • Micro - Leiterplatten
  • HDI - Leiterplatten
  • Heatsink - Leiterplatten
  • Flex- und Starrflex - Leiterplatten
  • Leiterplatten im Pool
  • Kleinserien - Leiterplatten
  • bestückten Kleinserien
  • bestückten Großserien
  • bis zu unbestückten Großserien-Leiterplatten bis 56 Lagen aus China



Technische Möglichkeiten der Leiterplatten - Herstellung unseres Chinesischen Partners





  • Dickkupfer mit 3oz Basis Kupfer für starre Leiterplatten.
  • Rogers 3004
  • Bergquist Basismaterial für Aluminium Platten



Wir liefern auch in Kupfer-Invar-Kupfer-Verbundmaterial

CIC ist ein Kupfer-Invar-Kupfer-Verbundmaterial mit niedrigem Ausdehnungskoeffizienten (CTE). Kupfer-Invar-Kupfer-Folien (CIC) werden bei Leiterplatten mit sehr engen Toleranzen verwendet. Zwischen den Kupferfolien ist eine Lage aus mechanisch und thermisch sehr beständigen Material.





Tech Data

Capacity

Layers (Mass production)

 2 - 20 layers

Max Board Size

610mm x 610mm (24” x 24”)

Finishing Board Thickness

16mil - 39mil

Min Line Width

4mil

Min Hole Size

12mil

Hole position deviation

2mil

PTH Hole Dia. Tolerance

3mil

Non PTH Dia. Tolerance

2mil

Route Outline Tolerance

±4mil

Punch Outline Tolerance

±8mil

Min S/M Pitch

4mil

Twist & Bent

≦1.5%

Peel Strength

1.4N/mm

Solder Mask Abrasion

>4H

Thermal Stress

288℃ 20sec

Current Breakdown

10A









 Leiterplatten - Aluminium Leiterplatten   Leiterplatten - Leiterplatten mit hoher CU Auflage

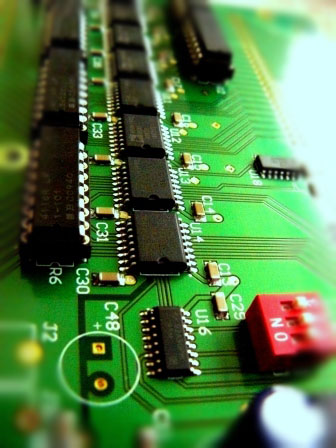

 Leiterplatten - bestueckte Leiterplatten
Leiterplatten - bestueckte Leiterplatten
 Leiterplatten - Ausschnitt einer bestueckten Leiterplatte   Leiterplatten - Ausschnitt einer bestueckten Leiterplatte





 Das war nur eine kurze Information unserer Möglichkeiten



Leiterplatten Serien als PDF
