Leiterplatten und Multilayer Leiterplatte



Leiterplatten in Top Qualität. Multilayer Leiterplatten  bis 60 Lagen bei B&D electronic print.



Unsere Qualität ist abhängig von den technischen Fertigkeiten der Fertigung, darum sind Qualitätsforderungen wie UL und ISO Spezifikationen sehr wichtig für uns.

Leiterplatten - bestueckte 4 Lagen Mulilayer Leiterplatte   Leiterplatten - bestueckte 4 Lagen Mulilayer Leiterplatte
  bestueckte 4 Lagen Mulilayer Leiterplatte    bestueckte 4 Lagen Mulilayer Leiterplatte



Produktionsfähigkeiten von B&D electronic print siehe Anlage:

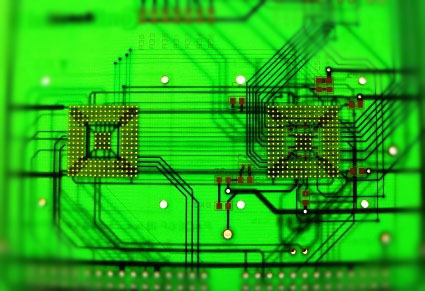

Wir streben ständig nach Verbesserung der Qualität, um den hohen Anforderungen unserer Kunden zu Leiterplatten - 10 Lagen Multilayerentsprechen. Das   Design der Leiterplatte wird ständig   kompakter und die Packungsdichte immer    höher.



Die Leiterplatte mit ihren speziellen   Eigenschaftenbestimmt den wesentlichen    Bestandteil des späteren Produktions-   prozesses. Aus diesem Grund wird die   Qualität bei B&D electronic print in   jedem    Prozess garantiert und kontrolliert, vom   Material bis zum Endprodukt.



Unser Ziel ist, ein Produkt zu liefern „ohne Fehler“. Unsere Leiterplatten werden einer visuellen oder auch elektrischen Prüfung unterzogen bevor sie verpackt und an Sie versendet werden.

Wir liefern von einseitigen Leiterplatten bis hin zu 60 Lagen Multilayer, Flex und Starrflexleiterplatten. Auch Abstände unter 4mil liefern wir Ihnen in kleineren Stückzahlen. Da wir vom Pool (1 Stück), bis zur Serienfertigung  alles abdecken können, erhalten Sie bei uns alles aus einer Hand .


Einlagen bis 24 Lagen Multilayer, oder bis 60-lagig als Background-Leiterplatte, aus Basis-Material von FR4 mit Tg 130°C, 150°C, 170°C oder höher.

Multilayer bis 60 Lagen



HDI-Leiterplatten:



High-Density-Interconnect Leiterplatte, die Strukturen der Leiterbild feiner als 100 um. Laser gebohrte Micro-Vias mit Durchmesser von 0,15 oder 0,1mm.

  High-Density-Interconnect Leiterplatte






Dicke-Kupfer- & Hochstrom-Leiterplatten:







Die Kupfer-Dicke von 105 µm bis 2000 µm auf Innen- oder Außenlagen ist machbar, um Stromleitfähigkeit bis 1000 A zu ermöglichen.





Dickkupfer Leiterplatten



Dickkupfer Leiterplatten Bild 2





Hochfrequenz-Leiterplatten:





Beim Einsatz in Hochfrequenz-Anwendung werden die Leiterplatten mit dem speziellen Basis-Material von Teflon, Keramik oder von verschiedenen Materialen-Kombinationen produziert werden.

Hochfrequenz Leiterplatte





Leiterplatte mit Aluminium zur Kühlung     Leiterplatten - Leiterplatte mit Aluminium zur Kühlung
Leiterplatten - 4 Lagen Multilayer im Nutzen   4 Lagen Multilayer im Mehrfachnutzen in chemisch Ni/Au. Dies ist zum Bestücken sehr von Vorteil, da die Bedruckung mit Lotpaste im Nutzen schneller geht, als mit Einzelleiterplatten. Weiterhin hat der Bestücker somit eine kürzere  Bestückungszeit.



Gerne stellen wir uns auch Ihren Anforderungen bei  Leiterplatten-Bestellungen

  • Von 1 bis 20 Lagen Leiterplatten, oder auch Starr Flex-Leiterplatten
  • Standard-Lieferzeit 12-15 Arbeitstage
  • "Vom Muster im Pool bis zur Serien-Leiterplatte" - auch mit elektrischem -Test!
  • Eilservice ab 2 Arbeitstage im Pool ab 4 Arbeitstagen
  • Anzahl der Bohrlöcher beliebig (kleiner als 0,4 mm: Aufpreis)
  • Leiterbahnbreite und -Abstand bis 4 mil oder partiell kleiner
  • Fotolötstopplack
  • Bestückungsdruck
  • Partielle Verzinnung (bleifrei HAL), chem. Ni/Au, galv. Gold und andere..
  • Kontufräsen, Ritzen, bei größeren Seien auch gestanzt



Produktionsschritte zur Herstellung einer Leiterplatte



  1. Kundendaten-Aufbereitung
  2. Vorbereitung der Fotowerkzeuge zur Übertragung des Leiterplattenbildes
  3. Innenlagen-Belichtung für einen Multilayer
  4. Ätzen von Innenlagen
  5. Registrierungsstanze und automatische optische Inspektion (AOI)
  6. Innenlagen legen und verpressen
  7. Bohren der Leiterplatte
  8. Chemische Kupferabscheidung
  9. Belichtung der Aussenlagen
  10. galvanische Kupferabscheidung
  11. Aussenlagen ätzen
  12. Aufbringung der Lötstoppmaske
  13. RoHS-konforme Oberfläche - chemisch Nickel Gold
  14. Goldstecker
  15. Bestückungsdruck und Einbrennen
  16. Konturfräsen und Ritzen
  17. elektrischer Test
  18. Endkontrolle

Leiterplatte, Leiterplatten        Leiterplatte, Leiterplatten

     Leiterplatte, Leiterplatten                 Leiterplatte



Leiterplattenpreise auf schriftliche Anfrage, auch online unter Kontakt "Online Anfrage, sowie Fax Anfrage" möglich.




Eine Leiterplatten-Anfrage lohnt sich bei uns immer !!!
